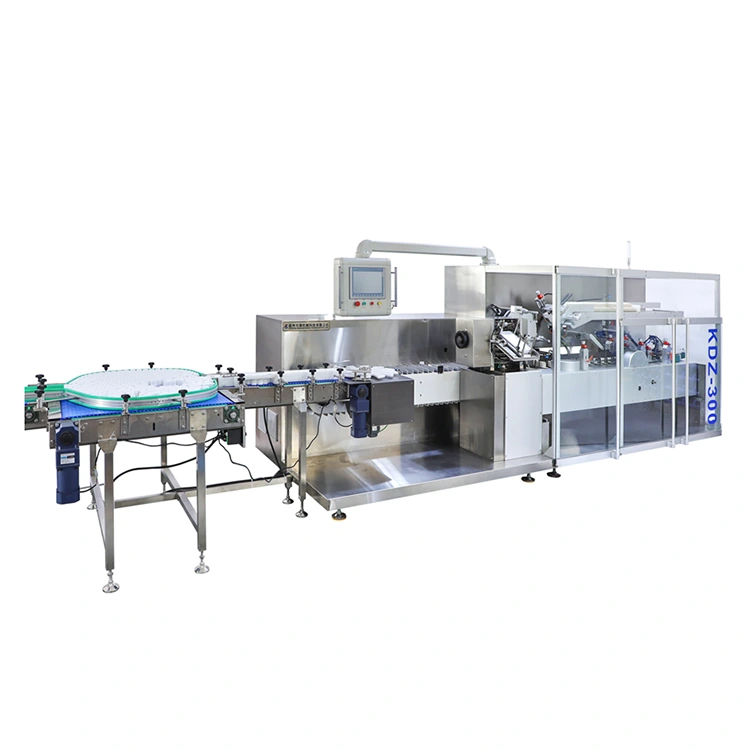

Máy đóng thùng chai thuốc tự động là máy đóng thùng tự động tốc độ cao được phát triển cho chai dược phẩm và các sản phẩm đóng gói khác có thể dịch chuyển hoặc cuộn trong quá trình vận chuyển. Chai tròn có thể dễ dàng thay đổi vị trí trên băng tải thông thường, trong khi chai vuông và không đều có thể đi vào khu vực đóng thùng carton với hướng không nhất quán. KDZ-300 sử dụng khả năng lập chỉ mục được điều khiển bằng servo và khả năng phân tách có thể điều chỉnh để dẫn sản phẩm vào vị trí nạp ổn định trước khi chúng được đẩy vào thùng carton.
Máy kết hợp việc nạp sản phẩm, nạp thùng carton, tạo hình thùng carton, lắp chai, xử lý tờ rơi, gấp nắp và đóng thùng carton trong một quy trình liên tục. Nó cũng có thể kết nối với thiết bị đóng nắp, ghi nhãn và cân kiểm tra trọng lượng hiện có, cho phép máy đóng thùng carton trở thành một phần của dây chuyền đóng gói dược phẩm tích hợp.
Xử lý chai là một trong những vấn đề quan trọng cần cân nhắc khi tự động hóa việc đóng gói dược phẩm. Các thùng chứa hình tròn có thể lăn trong quá trình vận chuyển, trong khi các chai không đều có thể xoay hoặc di chuyển khỏi vị trí dự định của chúng.
Máy đóng hộp chai thuốc tự động sử dụng hệ thống lập chỉ mục điều khiển bằng servo với các bộ tách chai có thể điều chỉnh để điều chỉnh khoảng cách sản phẩm và hướng các chai về phía khu vực đóng thùng. Phương pháp cho ăn có kiểm soát này giúp giảm lượng thức ăn bị bỏ lỡ, định vị không chính xác và gián đoạn do chuyển động của chai không ổn định.
Đối với các dây chuyền sản xuất yêu cầu sản lượng cao hơn, cấu hình servo tốc độ cao có sẵn với công suất mục tiêu lên tới 300 hộp/phút, tùy thuộc vào điều kiện đóng chai, thùng carton và cấp liệu.
Máy được thiết kế dựa trên các hình dạng chai khác nhau thay vì dựa vào một định dạng sản phẩm cố định duy nhất. Cơ chế cấp liệu có thể được cấu hình theo kích thước, hình dạng và hướng của sản phẩm được đóng gói.
Các ứng dụng điển hình bao gồm:
● Chai thuốc
● Chai dược phẩm tròn
● Chai nhựa hoặc thủy tinh vuông
● Chai có hình dạng không đều
● Ống tiêm và các sản phẩm đóng gói liên quan
● Sản phẩm đóng sẵn
● Khay vỉ và bảng thuốc bằng nhựa nhôm
● Các sản phẩm chăm sóc sức khỏe được lựa chọn
Đối với một dự án mới, KEDE khuyên bạn nên cung cấp các mẫu hoặc bản vẽ chai để có thể đánh giá cấu hình cấp liệu và đóng thùng trước khi sản xuất.
Máy tích hợp nhiều công đoạn đóng gói thành một chuỗi vận hành liên tục:
Nạp sản phẩm → Lập chỉ mục servo → Nạp thùng carton → Tạo hình thùng carton → Đẩy sản phẩm → Chèn tờ rơi → Gấp nắp → Đóng thùng carton
Các chức năng bổ sung như dập nổi số lô, phát hiện và loại bỏ sản phẩm có thể được kết hợp theo yêu cầu của dây chuyền sản xuất.
Một cơ chế chuyển hướng quay cũng có thể được cấu hình trên băng tải nơi cần có sự phân tách hoặc kiểm soát xả sản phẩm.
|
tham số |
KDZ-300 |
|
Tốc độ sản xuất |
200–280 hộp/phút |
|
Phiên bản servo tốc độ cao |
Lên đến 300 hộp/phút |
|
Yêu cầu về bảng carton |
250–350 g/m2 |
|
Kích thước thùng carton (L × W × H) |
70–180 × 35–80 × 14–50 mm |
|
Giấy tờ rơi |
60–70 g/m2 |
|
Kích thước tờ rơi khi mở (L × W) |
80–250 × 90–170 mm |
|
Phạm vi gấp tờ rơi |
1–4 nếp gấp |
|
Áp suất làm việc |
≥0,6 MPa |
|
Tiêu thụ không khí |
160–200 L/phút |
|
Nguồn điện |
220V / 380V |
|
Công suất động cơ |
5 kW |
|
Kích thước máy (L × W × H) |
4800×1600×1860mm |
|
Trọng lượng máy |
Xấp xỉ. 4500 kg |
Máy đóng thùng chai thuốc tự động có thể được cấu hình để hoạt động với các thiết bị thượng nguồn hiện có thông qua giao diện băng tải. Điều này cho phép các nhà sản xuất dược phẩm giảm việc vận chuyển sản phẩm thủ công và duy trì dòng nguyên liệu liên tục.
Một dòng điển hình có thể bao gồm:
Đổ đầy chai → Đóng nắp → Ghi nhãn → Cân kiểm tra → Cho vào chai → Đóng thùng → Mã hóa → Kiểm tra
Việc sắp xếp thực tế có thể được điều chỉnh theo thiết bị hiện có của khách hàng, diện tích sàn sẵn có và trình tự sản xuất được yêu cầu.
KEDE có thể đánh giá:
● Chiều cao băng tải
● Hướng chuyển giao sản phẩm
● Hướng chai
● Khoảng cách cho ăn
● Yêu cầu tích lũy
● Giao diện máy ngược dòng và xuôi dòng
Điều này làm cho KDZ-300 phù hợp cho cả dây chuyền tự động mới và nâng cấp dây chuyền đóng gói.
Máy đóng thùng chai thuốc tự động tiêu chuẩn hỗ trợ các thùng carton trong phạm vi kích thước được chỉ định, trong khi phần cấp liệu và xử lý thùng carton có thể được đánh giá cho các định dạng đóng gói đặc biệt.
|
Cấu hình |
Phạm vi tiêu chuẩn / Tùy chọn |
|
Chiều dài thùng carton |
70–180 mm |
|
Chiều rộng thùng carton |
35–80 mm |
|
Chiều cao thùng carton |
14–50 mm |
|
Định hướng chai |
Cấu hình theo sản phẩm |
|
Chiều cao băng tải |
Có thể điều chỉnh để tích hợp dòng |
|
Cho ăn sản phẩm |
Tùy chỉnh theo hình dạng chai |
|
Làn đường cho ăn |
Có sẵn theo yêu cầu đầu ra |
|
Tích lũy sản phẩm |
Không bắt buộc |
|
Đóng thùng carton |
Vạt gấp hoặc niêm phong tùy chỉnh |
Cấu trúc thùng carton đặc biệt, các yêu cầu hoàn thiện bảng và đóng gói phải được xác nhận trong giai đoạn thiết kế kỹ thuật.
Máy đóng hộp chai thuốc tự động có thể được cấu hình với các mô-đun bổ sung theo quy trình đóng gói.
|
Lựa chọn |
Chức năng |
Sử dụng điển hình |
|
Bộ mã hóa máy in phun |
In thông tin ngày, lô hoặc lô |
Bao bì dược phẩm |
|
Thư mục & Bộ chèn tờ rơi |
Hướng dẫn gấp và chèn |
Sản phẩm y tế và chăm sóc sức khỏe |
|
Bộ keo nóng chảy |
Cung cấp khả năng đóng thùng carton bằng keo dán |
Ứng dụng có độ kín cao |
|
Phát hiện sản phẩm |
Phát hiện sản phẩm bị thiếu hoặc được cung cấp không chính xác |
Kiểm soát chất lượng tự động |
|
Phát hiện thùng carton in sẵn |
Kiểm tra thông tin thùng carton |
Sản xuất nhiều SKU |
|
Nguồn cấp dữ liệu tùy chỉnh |
Phù hợp với thiết bị thượng nguồn |
Dây chuyền sản xuất tích hợp |
Các mô-đun tùy chọn có thể được tích hợp vào hệ thống điều khiển máy theo cấu hình đã chọn.
Máy có thể sử dụng giao diện điều khiển dựa trên HMI cho các thông số vận hành, cài đặt sản phẩm và quản lý máy.
Đối với những khách hàng sử dụng nhiều định dạng sản phẩm, việc lưu trữ công thức có thể đơn giản hóa việc chuyển đổi giữa các thông số kỹ thuật của chai và thùng carton đã được thiết lập.
Giao diện cũng có thể được cấu hình cho các ngôn ngữ khác nhau, bao gồm:
Tiếng Anh, tiếng Tây Ban Nha, tiếng Pháp, tiếng Ả Rập và tiếng Nga.
Trong trường hợp các thông số kỹ thuật được xác nhận trước khi giao hàng, KEDE có thể chuẩn bị trước các thông số kỹ thuật về sản phẩm và thùng carton có liên quan.
Máy sử dụng kết cấu thép không gỉ cho cấu trúc máy chính, hỗ trợ các ứng dụng đòi hỏi độ sạch sẽ và bề mặt máy dễ tiếp cận.
Thiết kế của nó dành cho môi trường đóng gói dược phẩm và có thể được cấu hình theo các yêu cầu vệ sinh trong quy trình sản xuất của khách hàng.
KEDE cung cấp chứng nhận CE và chứng nhận hệ thống quản lý chất lượng ISO 9001, cùng với tài liệu kỹ thuật và thử nghiệm máy có sẵn cho các dự án ở nước ngoài.
KEDE sản xuất thiết bị đóng gói tự động với các khả năng bao gồm xử lý cơ khí, lắp ráp máy, tích hợp điện và kiểm tra chức năng.
Quy trình sản xuất máy bao gồm:
Thiết kế Kỹ thuật → Chế tạo Kết cấu → Gia công Chính xác → Lắp ráp phụ → Lắp đặt Điện & Khí nén → Lắp ráp cuối cùng → Kiểm tra chức năng
Trước khi vận chuyển, hoạt động của máy có thể được kiểm tra thông qua chạy khô, nạp thùng carton, nạp sản phẩm, gấp và đóng, kiểm tra tốc độ và xác minh an toàn.
Đối với các dự án tùy chỉnh, KEDE cũng có thể vận hành chai và thùng carton thực tế của khách hàng trước khi giao hàng. Điều này cho phép đánh giá hiệu suất cấp liệu và đóng thùng bằng cách sử dụng các vật liệu sẽ được sử dụng trong sản xuất.
Máy được thiết kế cho các chai tròn, vuông và chọn lọc không đều. Hệ thống cấp liệu được cấu hình theo kích thước, hình dạng và hướng yêu cầu của chai.
Hệ thống lập chỉ mục điều khiển bằng servo và các bộ tách chai có thể điều chỉnh sẽ kiểm soát khoảng cách và vị trí của sản phẩm trước khi các chai đi vào khu vực đóng thùng carton.
Phạm vi hoạt động tiêu chuẩn là 200–280 hộp/phút. Phiên bản servo tốc độ cao có thể đạt tới 300 hộp/phút, tùy thuộc vào sản phẩm và cấu hình bao bì.
Đúng. Máy có thể giao tiếp với các thiết bị như máy đóng nắp, máy dán nhãn, máy kiểm tra trọng lượng và băng tải. Chi tiết kết nối phải được xác nhận dựa trên bố cục đường dây hiện có.
Đúng. Mô-đun gấp và chèn tờ rơi có thể được thêm vào tùy theo kích thước tờ rơi, phương pháp gấp và yêu cầu đóng gói.
Đúng. Một hệ thống mã hóa máy in phun tùy chọn có thể được tích hợp vào dây chuyền đóng thùng cho số lô, ngày tháng, mã lô và các thông tin cần thiết khác.
Nhiều định dạng sản phẩm có thể được cung cấp trong phạm vi máy hiện hành. Yêu cầu chuyển đổi phụ thuộc vào hình dạng chai, thùng carton và cách cho ăn.
Đúng. Khách hàng có thể cung cấp mẫu sản phẩm và thùng carton để kiểm tra máy. KEDE có thể sử dụng những vật liệu này để xác minh hiệu suất cho ăn, định vị và đóng thùng trước khi giao hàng.
