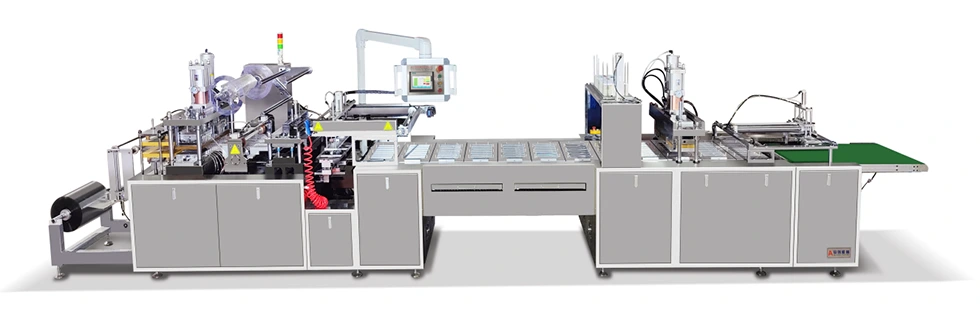

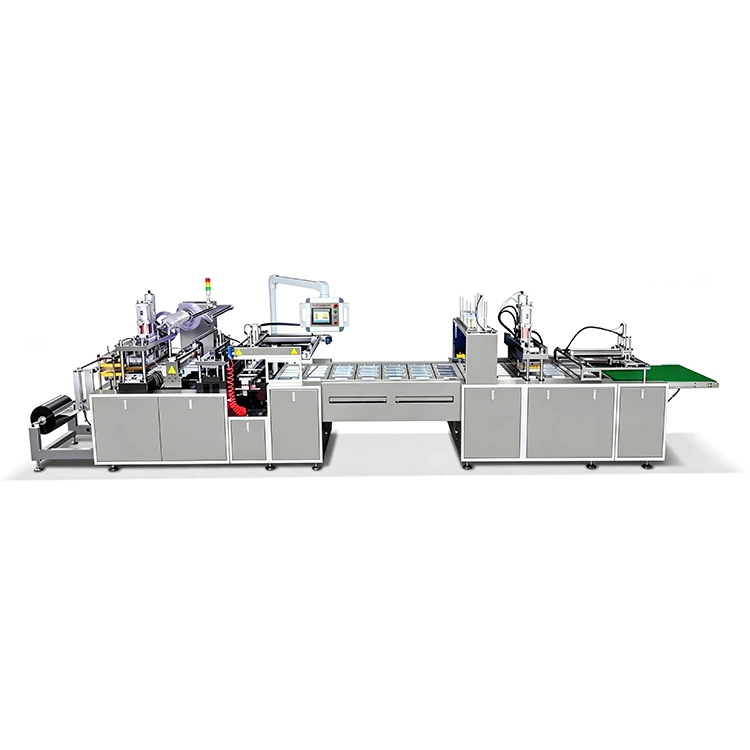

Máy dán khuôn vỉ giấy pin tự động

Máy ép vỉ giấy dùng pin tự động sử dụng cấu trúc tạo hình và hàn kín tấm phẳng cho bao bì vỉ có thẻ che một nửa.

Quá trình đóng gói bắt đầu bằng việc làm nóng tấm PVC/PET và tạo thành khoang. Sau đó, vỉ đã tạo thành sẽ được cắt và chuyển sang tấm xích, nơi sản phẩm được nạp và thẻ giấy đã in được định vị. Niêm phong nhiệt liên kết vỉ với thẻ trước khi gói thành phẩm được dỡ ra.

Quá trình chính là:

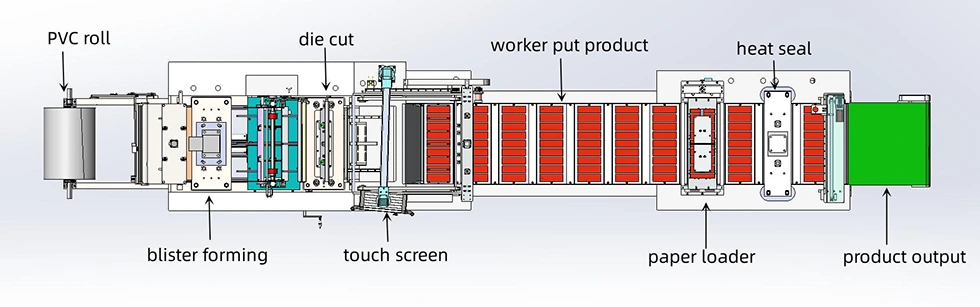

Gia nhiệt PVC/PET → Tạo hình vỉ → Lực kéo servo → Cắt vỉ → Thu gom phế liệu → Chuyển vỉ → Nạp sản phẩm → Đặt thẻ giấy → Hàn nhiệt → Đầu ra gói thành phẩm

Việc tải sản phẩm thủ công được bao gồm trong quy trình tiêu chuẩn, trong khi các hoạt động đóng gói còn lại được phối hợp một cách máy móc.

Một máy cho các sản phẩm có thẻ khác nhau

Máy ép vỉ giấy dùng pin tự động của chúng tôi phù hợp với các sản phẩm có hình dạng, kích thước và yêu cầu đóng gói khác nhau.

Khu vực tạo hình và dụng cụ có thể được lựa chọn theo kích thước sản phẩm thực tế và bố cục thẻ.

Điều này làm cho Máy hàn khuôn vỉ giấy dùng pin đặc biệt phù hợp với các nhà sản xuất và nhà đóng gói theo hợp đồng xử lý nhiều loại sản phẩm có thẻ.

Kiểm soát nhiệt độ và hình thành vỉ

Hình thành nhất quán phụ thuộc rất nhiều vào sự ổn định nhiệt độ và lực kéo vật liệu.

AC-600Machine sử dụng nguồn nhiệt riêng cho phần tạo hình và phần hàn nhiệt, với khả năng kiểm soát nhiệt độ được quản lý thông qua hệ thống điều khiển của máy.

Phần tạo hình có công suất định mức là 3,5 kW × 2, trong khi phần hàn nhiệt sử dụng công suất sưởi 4 kW.

Máy còn theo dõi các tình trạng như:

● Thiếu nguyên liệu PVC

● Áp suất không khí không đủ

● Lỗi linh kiện điện

● Những bất thường liên quan đến nhiệt độ

Khi phát hiện tình trạng bất thường, hệ thống điều khiển sẽ đưa ra cảnh báo hoặc dừng hoạt động liên quan để giảm nguy cơ đóng gói bị lỗi.

Điều khiển PLC với giám sát sản xuất

AC-600 sử dụng hệ thống điều khiển PLC Mitsubishi với màn hình cảm ứng HMI.

Giao diện điều khiển cung cấp các chức năng bao gồm:

● Kiểm đếm sản lượng

● Chỉ báo lỗi

● Lời nhắc bảo trì

● Bắt đầu bảo vệ bằng mật khẩu

● Giám sát nhiệt độ

● Hiển thị trạng thái máy

Hệ thống cảnh báo giúp người vận hành xác định các vấn đề như thiếu nguyên liệu, áp suất không khí không đủ hoặc lỗi điện mà không cần kiểm tra thủ công từng trạm.

Công cụ được thiết kế để chuyển đổi sản phẩm

Bao bì dạng vỉ có thẻ hiếm khi sử dụng một khuôn chung. Khoang vỉ, hình dạng cắt và định dạng niêm phong thường thay đổi theo sản phẩm.

Do đó, AC-600 sử dụng dụng cụ cắt khuôn và tạo hình chuyên dụng cho các sản phẩm khác nhau.

Bộ dụng cụ đi kèm bao gồm:

● Khuôn định hình

● Khuôn cắt khuôn

● Máy chuyển vỉ

● Khuôn trên hàn nhiệt × 1

● Bộ nạp thẻ giấy

● Khuôn đáy hàn nhiệt × 25

Cấu hình khuôn tiêu chuẩn hỗ trợ thẻ giấy 173 × 139 mm với hai thẻ trên mỗi khuôn.

Đối với các kích thước thẻ hoặc bố cục sản phẩm khác, KEDE có thể cung cấp công cụ tương ứng theo định dạng đóng gói được yêu cầu.

Thành phần chính

Các bộ phận điện và điều khiển chuyển động chọn lọc có nguồn gốc từ các thương hiệu công nghiệp lâu đời.

Cấu hình thành phần chính xác phải được xác nhận trong báo giá máy cuối cùng.

Máy xây dựng

Khung AC-600 được chế tạo từ các tấm thép hàn và trải qua quá trình xử lý giảm ứng suất để cải thiện độ ổn định của cấu trúc.

Bề mặt mạ crôm và thép không gỉ được sử dụng trên các khu vực tiếp xúc có liên quan. Đường ray dẫn hướng và các bộ phận truyền động được hoàn thiện chính xác giúp duy trì chuyển động trơn tru trong quá trình tạo hình, vận chuyển và hàn kín.

Công trình này dành cho hoạt động công nghiệp liên tục trong khi vẫn có thể quản lý được việc vệ sinh và bảo trì định kỳ.

Thông số kỹ thuật

Đóng gói và giao hàng

Máy dán vỉ giấy dùng pin tự động được bảo vệ bằng màng căng và cố định trên pallet gỗ trước khi vận chuyển.

Giao hàng tiêu chuẩn được lên kế hoạch trong vòng 60 ngày sau khi xác nhận thanh toán trước, tùy thuộc vào yêu cầu về cấu hình máy và dụng cụ cuối cùng.

AC-600 được cung cấp với chứng nhận CE.

Câu hỏi thường gặp

AC-600 có thể đóng gói những sản phẩm nào?

Máy phù hợp với các sản phẩm vừa và nhỏ như pin, đồ điện tử, văn phòng phẩm, phần cứng, phụ tùng ô tô, mỹ phẩm, đồ chơi và các mặt hàng tiêu dùng khác yêu cầu đóng gói dạng vỉ.

Máy ép vỉ giấy dùng pin sản xuất loại bao bì vỉ nào?

Nó được thiết kế để đóng gói dạng vỉ có thẻ che một nửa, trong đó vỉ PVC/PET được tạo hình được dán nhiệt vào thẻ giấy.

Độ sâu hình thành tối đa là bao nhiêu?

Độ sâu tạo hình tối đa là 50 mm, tùy thuộc vào cấu hình sản phẩm, vật liệu và khuôn.

Máy có thể xử lý các kích cỡ sản phẩm khác nhau không?

Đúng. Khuôn định hình và khuôn cắt có thể được thiết kế theo kích thước sản phẩm, hình dạng vỉ và kích thước thẻ giấy.

Máy có thể sản xuất bao nhiêu gói mỗi giờ?

Cấu hình tiêu chuẩn có thể sản xuất khoảng 2.700 gói/giờ với bố cục khuôn hai thẻ. Sản lượng thực tế thay đổi tùy theo sản phẩm và cấu hình khuôn.

Kích thước thẻ giấy có thể được tùy chỉnh?

Đúng. Việc sắp xếp dụng cụ và nạp thẻ có thể được điều chỉnh phù hợp với các kích thước thẻ giấy và cách bố trí bao bì khác nhau.

Máy có thể xử lý độ dày vật liệu nào?

Phạm vi độ dày vật liệu PVC/PET được chỉ định là 0,15–0,5 mm.

PLC nào được sử dụng trong Máy?

Máy tiêu chuẩn sử dụng PLC Mitsubishi FX3G40MT với HMI màn hình cảm ứng.

Máy  có được chứng nhận CE không?

Đúng. AC-600 được cung cấp với chứng nhận CE.

KEDE có thể cung cấp hỗ trợ lắp đặt và sau bán hàng không?

Đúng. KEDE cung cấp hỗ trợ lắp đặt và thử nghiệm, dịch vụ bảo hành và hỗ trợ kỹ thuật dài hạn. Dịch vụ kỹ sư tại chỗ cũng có thể được sắp xếp khi được yêu cầu.
